能長期可靠工作的礦用自動噴霧降塵裝置
一、概述
我公司生產的ZP系列灑水降塵裝置主要用于煤礦井下各種采掘工作面、各種運輸設備及其轉載點防塵、采煤作業和噴漿作業等粉塵作業場所,也能煤夠滿足發電廠、選廠、水泥廠等企業粉塵作業場所噴霧降塵的需要。
ZPG127/ZPM127/ZPK127礦用光控灑水降塵裝置/礦用輸煤灑水降塵裝置/礦用開機灑水降塵裝置由ZP127-Z礦用隔爆兼本安型灑水降塵裝置控制器(主機)及傳感器(按需要選用)組成。該裝置的控制器(主機)有一組18V本安直流穩壓電源輸出(可供傳感器使用),并可接收傳感器或監測監控系統提供的本安接點控制信號,根據本安接點控制信號的狀態,控制閥門的開啟與關閉 。
該產品是在我公司原先生產的KG3008灑水降塵裝置和KHC7灑水降塵裝置的基礎上改進的產品?朔嗽挟a品的很多不足。新的ZP系列灑水降塵裝置有如下幾個特點。
二、特點
★ ZP127-Z礦用隔爆兼本安型灑水降塵裝置控制器自帶電動球閥,取代灑水降塵裝置中一直使用的電磁閥,從而實現了灑水降塵裝置中閥門必須具備大流量、大通徑、長壽命、不堵塞的性能要求。
★可根據皮帶運輸機、刮板機或采煤機的開啟,實現降塵灑水裝置的聯動灑水。
★可以與生產調度系統或安全監測系統聯接,由地面中心站控制井下分站,通過井下分站的開關量(本安接點信號)接口控制防塵灑水裝置的開啟。從而實現防塵灑水的地面自動控制。
★GUS礦用輸煤狀態傳感器,作為轉載點落煤情況的傳感器,取代了原來行程開關式原理的傳感器,避免了運輸機運轉時給傳感器帶來的磨損,并且不落煤時不灑水,其工作運行狀況不受煤礦井下潮濕和煤塵的影響,從而根本上解決了轉載點自動防塵灑水中傳感器的問題。
★獨創旋轉式可調灑水噴嘴,方便調節出水霧狀角度的大小,適用于多種不同場合。
三、主要技術指標
1. 裝置輸入交流電源:交流127V/50HZ;電源波動適應范圍:75%~110%;
2. 裝置閥門水壓適應范圍:0.5MPa~5MPa。
3. 閥門通徑:管接G3/4(6分管,內徑20)
4. 控制輸入信號:本安接點信號
四、裝置組成及功能

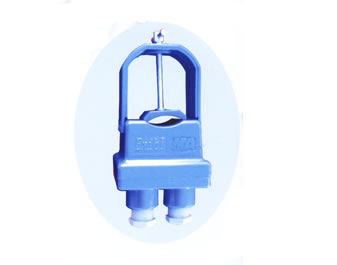

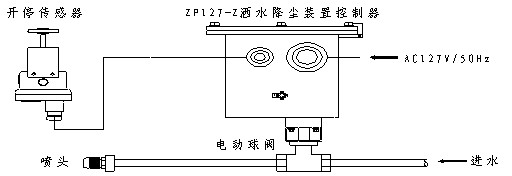

(一)、ZPK127礦用開機灑水降塵裝置——實現 采煤機、皮帶機開機自動灑水
當開停傳感器檢測到采煤機或運煤皮帶開機時,裝置主機控制器的閥門打開,灑水裝置灑水,反之則閥門關閉,灑水裝置停止灑水
ZPG127礦用光控灑水降塵裝置組成明細表
序號
型號
名稱
生產單位
數量
1
ZP127-Z
礦用隔爆兼本安型灑水降塵裝置控制器
宜興市煤礦電子儀器廠有限公司
1
2
GKT5L
煤礦用設備開停傳感器(原KGKT-C10)
宜興市煤礦電子儀器廠有限公司
1
3
WZ-211
可調噴頭
宜興市煤礦電子儀器廠有限公司
1
4
BXG-20
不銹鋼連接件
宜興市煤礦電子儀器廠有限公司
1

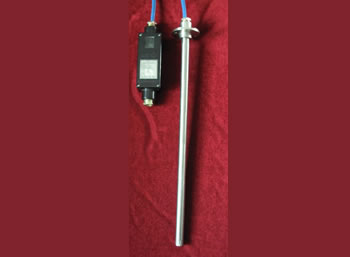

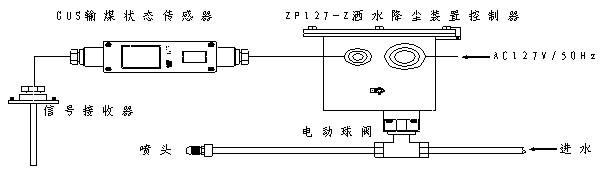

(二)、ZPM127礦用輸煤灑水降塵裝置——實現轉載點自動灑水
當礦用輸煤傳感器檢測到轉載點有煤落下時,裝置主機控制器的閥門打開,灑水裝置灑水,反之則閥門關閉,灑水裝置停止灑水。
ZPM127礦用輸煤灑水降塵裝置組成明細表
序號
型號
名稱
生產單位
數量
1
ZP127-Z
礦用隔爆兼本安型灑水降塵裝置控制器
宜興市煤礦電子儀器廠有限公司
1
2
GUS
礦用輸煤狀態傳感器(原KGT17)
宜興市煤礦電子儀器廠有限公司
1
4
WZ-211
可調噴頭
宜興市煤礦電子儀器廠有限公司
1
5
BXG-20
不銹鋼連接件
宜興市煤礦電子儀器廠有限公司或自備
1
(三)、ZPG127礦用光控灑水降塵裝置——實現大巷自動灑水
當礦用輸煤傳感器檢測到轉載點有煤落下時,裝置主機控制器的閥門打開,灑水裝置灑水,反之則閥門關閉,灑水裝置停止灑水。
ZPM127礦用輸煤灑水降塵裝置組成明細表
序號
型號
名稱
生產單位
數量
1
ZP127-Z
礦用隔爆兼本安型灑水降塵裝置控制器
宜興市煤礦電子儀器廠有限公司
1
2
GUS
礦用輸煤狀態傳感器(原KGT17)
宜興市煤礦電子儀器廠有限公司
1
4
WZ-211
可調噴頭
宜興市煤礦電子儀器廠有限公司
1
5
BXG-20
不銹鋼連接件
宜興市煤礦電子儀器廠有限公司或自備
1

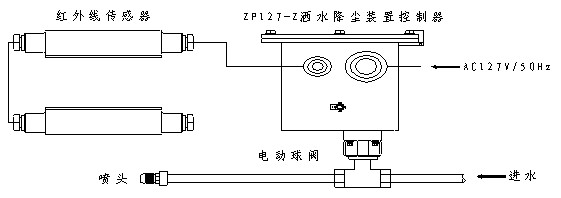

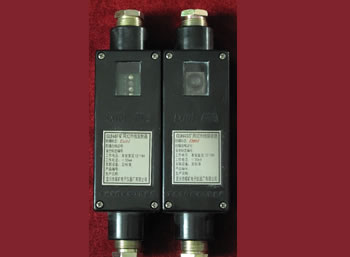

(三)、ZPG127礦用光控灑水降塵裝置——實現大巷自動灑水
當紅外線發射器和接收器之間有阻擋物時,裝置主機控制器的閥門打開,灑水裝置灑水,反之則閥門關閉,灑水裝置停止灑水;(或可根據用戶要求設定:當紅外線發射器和接收器之間有阻擋物時,裝置主機控制器的閥門關閉,灑水裝置停止灑水,反之則閥門打開,灑水裝置灑水)
ZPK127礦用開機灑水降塵裝置組成明細表
序號 | 型號 | 名稱 | 生產單位 | 數量 |
1 | ZP127-Z | 礦用隔爆兼本安型灑水降塵裝置控制器 | 宜興市煤礦電子儀器廠有限公司 | 1 |
2 | GUH4F | 紅外線發射器 | 宜興市煤礦電子儀器廠有限公司 | 2 |
3 | GUH4S | 紅外線接收器 | 宜興市煤礦電子儀器廠有限公司 | 2 |
4 | WZ-211 | 可調噴頭 | 宜興市煤礦電子儀器廠有限公司 | 1 |
5 | BXG-20 | 不銹鋼連接件 | 宜興市煤礦電子儀器廠有限公司或自備 | 1 |

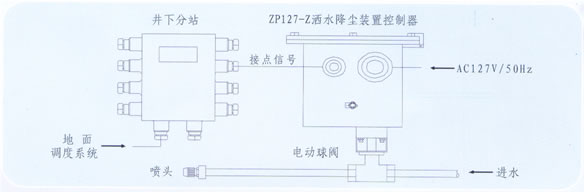

(四)、ZP127-Z地面聯動控制灑水設備
可以與生產調度系統或安全監測系統聯接,實現由地面中心站控制井下分站,給出本安接點信號,實現防塵灑水的自動控制。
點信號,實現防塵灑水的自動控制。
